高空電動吊籃的結構組成部分

2018-01-15
閱讀: 6388
發布者: 無錫強恒機械有限公司

        電動吊籃的組成主要分為工作平臺、懸掛機構、鋼絲繩、提升機、安全鎖、電控箱六個部分,其中籃體是采用的拼裝式工作平臺,可以根據施工現場的不同調節籃體的長度。我們以無錫強恒的ZLP630電動吊籃來作為參考例子來說明一下吊籃的結構組成部分:

1、工作平臺

工作平臺是施工人員的工作場地,使用時可承載工具設備,材料便于高空作業。工作平臺由高、低護欄、底板組成、側欄兩端配有提升機安全鎖的安裝支架,各零件均由螺栓連接而成,工作平臺長度規格為2m,可拼接成6m、標準工作臺,另外還有1m、1.5m等非標準平臺,可根據用戶使用要求進行組合。

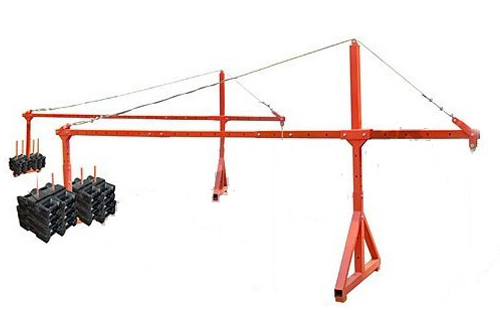

2、懸掛機

懸掛機構是由架設在建筑物頂部,通過鋼絲繩來懸掛工作平臺的裝置。懸掛機構是由可調節的前、中、后梁、前后支柱、上支柱、伸縮支柱(插桿)加強鋼絲繩、配重塊、工作鋼絲繩、安全鋼絲繩、重錘等組成,具體安裝根據場地調節組裝。

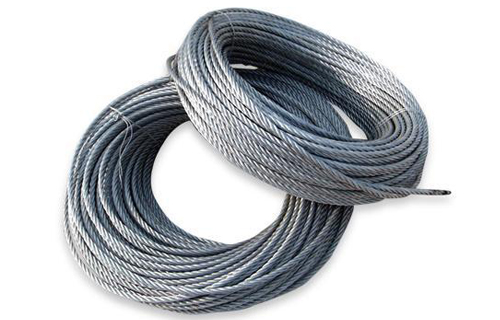

3、鋼絲繩

由2根工作鋼絲繩和2根安全鋼絲繩、及安全保護繩組成。

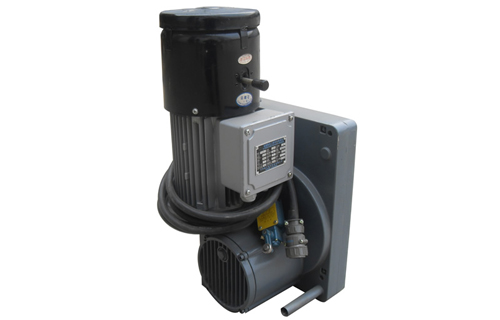

4、提升機

提升機是設在懸吊平臺兩端,沿工作鋼絲繩上、下運行的動力機構。

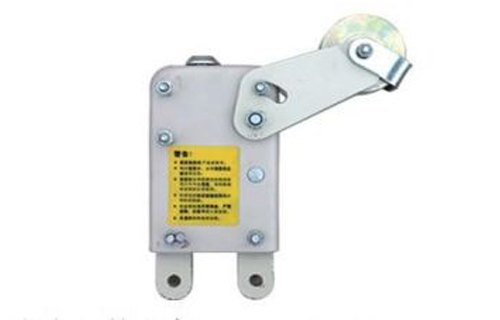

5、安全鎖

安全鎖安裝于懸吊平臺兩端提升架上,是懸吊平臺的安全保護裝置。安全鎖具有防傾斜保護功能,當工作鋼絲繩斷裂或懸吊平臺一端滑降而使懸吊平臺傾斜到一定角度時,能自動快速的鎖牢安全鋼絲繩,使懸吊平臺停止墜落或傾斜。此鎖只適用于雙吊點矩形懸吊平臺,不能用于單吊點和弧形等異型懸吊平臺。

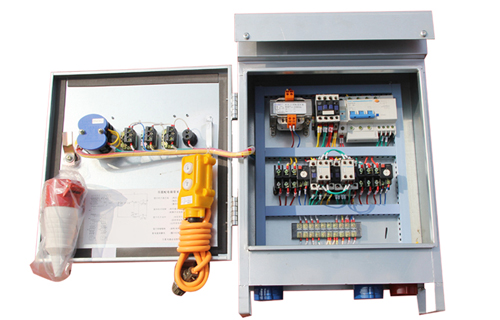

6、電控箱

電氣控制箱內部設置了控制兩個提升機同時動作或一個提升機單獨動作的電氣裝置。另外,根據保護電動機和施工安全的要求。設置短路、過載、漏電保護、上上限位、報警及緊急停機裝置。

結構安裝:

1、工作平臺

工作平臺由高低護欄,籃底,左右側欄組成,組裝時以籃底為基礎,將高低護欄與籃底初步連接好,在將左右側欄與高低護欄連接后旋緊所有螺母,根據需要依次拼接,在高欄一側外掛電氣控制箱。

2、懸掛機

(1)將伸縮支架分別放入前后支架座內

(2)根據施工需要調節好伸縮支架的高度,隨后用螺栓固定

(3)把前后梁分別穿入伸縮支架,再用中梁鏈接前后梁

(4)在前梁鋼絲繩懸掛架下方吊耳上分別安裝工作鋼絲繩和安全鋼絲繩:在懸掛上方安裝上加強鋼絲繩并用繩夾夾好端部;在安全鋼絲繩的適當位置裝好限位塊

(5)根據施工需要調節前梁伸出長度(長不得超過1.5m)然后把上支柱套在前伸縮架上(注意不要斜歪)并用螺栓緊固好。

(6)調節前后支架間的距離,然后將前、中、后梁伸縮支架用螺栓連接好,三根梁安在一條直線上,在全長范圍內其水平高度不得>10cm且只允許前高后低。

(7)把加強鋼絲繩經過上支架柱與前后伸縮支架上的開式螺栓扣連接好,用繩夾夾好鋼絲繩端部,然后旋轉開式螺旋扣收緊加強鋼絲繩,一般繃在前梁消除間隙后再旋4~5扣使之有一定的預緊力(前梁端部將上翹約3m)。

(8)把配重塊平均套在兩只支架的穿桿上,并穿上防失螺栓。

3、鋼絲繩

分別將提升鋼絲繩和安全鋼絲繩繞過繩輪后安裝三個鋼絲繩夾,繩夾間距12-14cm,繩夾滑鞍壓在工作段上,非工作段長度10-12cm。檢查確認鋼絲繩繩夾緊固可靠,再將固定鋼絲繩繩輪與懸掛前臂耳板穿上連接銷軸,開口銷尾部叉開。鋼絲繩繩夾螺栓擰緊的扭力矩應達到60~65N·m。分別將提升鋼絲繩和安全鋼絲繩沿外墻緩慢放下

4、提升機

將工作鋼絲繩穿入提升機入繩孔,手動開關使鋼絲繩順利通過至繩端口,并將提升機至側欄固定架位置,使提升機安裝孔與側欄固定架孔對正穿入銷軸,然后上好螺栓鎖緊螺母。

5、安全鎖

將安全鎖的固定插座插入側欄鎖架板內,用螺栓連接好旋緊螺母。

6、電控箱

電氣箱安裝于懸吊平臺中間部位的后(高)藍片上,電箱門朝向懸吊平臺內側,用兩個吊鉤將電箱固定在藍片的欄桿上,電氣箱安裝固定后,將電源電纜,電機電纜、操縱開關電纜的接插件插頭插入下端的相應插座中。

        在每次施工前都要對吊籃各工序的檢查,排除安全隱患。在施工完畢后拆解吊籃時要小心歸納好各部件,并且要按要求進行定期保養,保障零件的安全使用。
